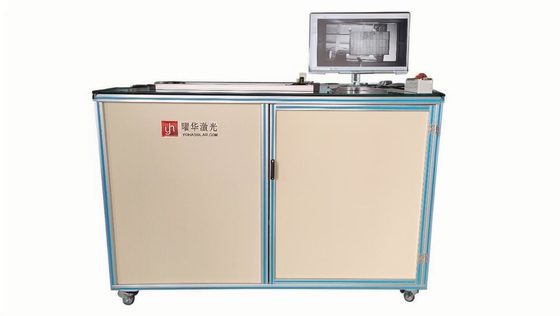

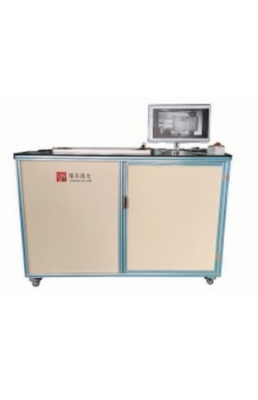

Máy kiểm tra lỗi phẳng năng lượng mặt trời tự động EL cho kiểm tra lỗi điện chiếu sáng dây chuyền sản xuất
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | YOHA |
| Chứng nhận | CE |
| Số mô hình | YHEL-2400 |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Contact Us |
| chi tiết đóng gói | Vỏ gỗ |
| Điều khoản thanh toán | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp | Có sẵn để cung cấp dài hạn và ngắn hạn |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Chế độ chụp | Cấu hình đơn/camera được tối ưu hóa cho EL Tester | cấu hình | Mục tiêu/gain/thời gian/gamma/tương phản |
|---|---|---|---|
| mô-đun | Thử nghiệm đơn tinh thể/tinh thể đa tinh thể cho dây chuyền sản xuất bảng điều khiển năng lượng mặt | Nguồn cung cấp điện | Điều chỉnh 0-60V/0-10A |
| Môi trường làm việc | Hoạt động ở -10 ° C đến 40 ° C | ||
| Làm nổi bật | Máy kiểm tra lỗi điện chiếu sáng tấm pin mặt trời EL,Máy kiểm tra bảng điều khiển mặt trời,Máy kiểm tra bảng điều khiển mặt trời tự động |
||
Mô tả sản phẩm
Lời giới thiệu
Tài liệu này chi tiết các thông số kỹ thuật và hiệu suất của Máy kiểm tra màn hình mặt trời EL tự động, một mô-đun thiết yếu trong bất kỳ dây chuyền sản xuất màn hình mặt trời nào được thiết kế để kiểm tra lỗi EL chính xác.
Hệ thống của chúng tôi được thiết kế như một EL Tester tiên tiến được tối ưu hóa đặc biệt cho các ứng dụng EL Tester kích thước bảng điều khiển lớn, cung cấp kiểm tra kỹ lưỡng các mô-đun năng lượng mặt trời trong tất cả các giai đoạn sản xuất.EL Tester này hiệu quả phát hiện các vết nứt ẩn, các mảnh vỡ, hàn sai, đứt lưới, và các bất thường hiệu quả quan trọng khác - khả năng làm cho nó không thể thiếu cho các triển khai bán thử nghiệm điện chiếu sáng.Quá trình phát hiện toàn diện này rất quan trọng cho kiểm soát chất lượng trong môi trường bán thử nghiệm điện chiếu sáng trên dây chuyền sản xuất tấm pin mặt trời bận rộn.
1. Thông số kỹ thuật của EL Tester
| Thành phần | Mô tả thông số kỹ thuật |
|---|---|
| 1.1 Hộp tối | • Vật liệu: Profile hợp kim nhôm với tấm nhôm nhựa • Thiết kế: Cấu trúc nhẹ cho vận chuyển / lắp đặt EL Tester • Chức năng: Khóa ánh sáng bên ngoài đảm bảo kết quả bán thử nghiệm điện chiếu sáng chính xác; Các tấm bên trong phản xạ tăng cường hình ảnh EL Tester |
| 1.2 Chế độ bắn | Cấu hình máy ảnh đơn / hai được tối ưu hóa cho các luồng công việc EL Tester trong môi trường dây chuyền sản xuất tấm pin mặt trời |
| 1.3 Các điểm giám sát | Giai đoạn phát hiện quan trọng: Giai đoạn trước lớp và sau lớp của hoạt động dây chuyền sản xuất tấm pin mặt trời |
| 1.4 Máy ảnh | • Thương hiệu: cảm biến Sony/Nikon • Làm mát: làm mát CCD bên trong / bên ngoài kép cho hoạt động EL Tester kéo dài • Độ phân giải: 2,31MP với phát hiện vết nứt 0,5mm • Thu thập: 1-60s điều chỉnh, đảm bảo độ chính xác trong đánh giá bán thử nghiệm điện chiếu sáng |
| 1.5 Cung cấp điện | Khả năng đầu ra 0-60V/0-10A điều chỉnh tương thích với yêu cầu năng lượng của EL Tester |
| 1.6 Môi trường thử nghiệm | Hoạt động ở nhiệt độ từ -10 °C đến 40 °C, đáp ứng các yêu cầu của nhà máy dây chuyền sản xuất tấm pin mặt trời |
| 1.7 Các thông số của thiết bị kiểm tra EL | • Có thể cấu hình: Mục tiêu / Lợi nhuận / Thời gian / Gamma / Khác biệt • Các mô-đun: Kiểm tra chất lượng của dây chuyền sản xuất tấm pin mặt trời |
2. EL Thiết lập thử nghiệm
- Chassis × 1
- 8 mm thủy tinh thắt × 1
- Đơn vị cung cấp điện × 1
- Máy tính × 1
- Phần mềm chuyên dụng × 1
- Máy ảnh × 1
- Hộp điều khiển điện × 1
- Dễ dàng tích hợp vào bất kỳ dây chuyền sản xuất tấm pin mặt trời.
3. Các thông số kỹ thuật hiệu suất
| Parameter hiệu suất | Mô tả thông số kỹ thuật |
|---|---|
| Công nghệ độc đáo | Công nghệ EL Tester độc quyền đảm bảo hiệu suất ổn định và hiệu quả chuyển đổi năng lượng cao hơn |
| Tốc độ kiểm tra nhanh | Luồng công việc EL Tester tối ưu hóa đạt được quét nhanh, rất quan trọng đối với hoạt động dây chuyền sản xuất tấm pin mặt trời có khối lượng lớn |
| Hoạt động liên tục 24h | Thiết kế EL Tester mạnh mẽ hỗ trợ nhu cầu bán thử nghiệm Electroluminescence không bị gián đoạn trong môi trường dây chuyền sản xuất tấm pin mặt trời |
| Cấu trúc hợp lý | Cấu hình EL Tester có kích thước bảng điều khiển lớn cho phép cài đặt / bảo trì đơn giản hóa trên các cơ sở sản xuất |
| Cấu hình tối ưu | Tương tác phối hợp thành phần hệ thống tối đa hóa hiệu suất cho các cam kết bán thử nghiệm điện chiếu sáng |
| Bảng điều khiển lập trình | Giao diện EL Tester thân thiện với người dùng cho phép các giao thức thử nghiệm đường dây sản xuất tấm pin mặt trời tùy chỉnh |
| Hình ảnh hai giai đoạn | Hình ảnh mô-đun hướng xuống hỗ trợ các thử nghiệm trước / sau lớp bằng công nghệ EL Tester kích thước bảng điều khiển lớn |
| Khu vực thử nghiệm | Phạm vi phát hiện 1000 × 800 mm chứa đầy đủ các thông số kỹ thuật của mô-đun dây chuyền sản xuất tấm pin mặt trời |

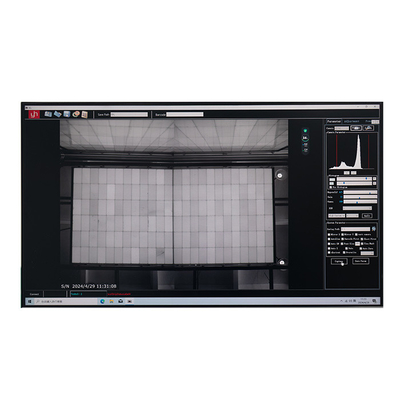

4Phần mềm điều khiển chuyên dụng
Giao diện cụ thể cho ngành công nghiệp để vận hành trực quan
Chức năng truy vấn ảnh
Quét mã vạch tự động và đặt tên tệp; giao diện bằng tiếng Trung Quốc; điều khiển dòng điện liên tục; quét, phân loại và lưu bằng một cú nhấp chuột;Nhấp đúp để phóng to hình ảnh để phân tích chi tiết EL Tester
Các tiêu chí khuyết tật linh hoạt: các đốm đen, đường lưới bị gãy, các mảnh, v.v.; thống kê tự động về loại lỗi và tạo báo cáo văn bản cho hồ sơ kiểm tra lỗi EL hợp lý
5Ứng dụng rộng
Thích hợp cho các mô-đun silic đơn tinh và đa tinh trong tất cả các kịch bản kiểm tra khiếm khuyết EL.
6Nguyên tắc phát hiện lỗi
Độ sáng của điện chiếu sáng (EL) tỷ lệ thuận với chiều dài khuếch tán của máy mang thiểu số. Khi áp dụng điện áp, tế bào phát ra ánh sáng hồng ngoại được chụp bởi máy ảnh.Các vùng bị lỗi với độ dài khuếch tán thấp hơn phát ra ít ánh sáng hơn, xuất hiện tối hơn, do đó xác định các khiếm khuyết silicon wafer, khuếch tán, khắc, in, ngâm hoặc các lỗi quy trình khác.
7Các đặc điểm chính
- Thiết kế mở cho hiệu quả tối đa
- Máy kiểm tra EL chính xác cao cho dây chuyền sản xuất tấm pin mặt trời
- Camera độ nét cao với chip nhập khẩu
- Kích thước: 1730 × 1150 × 1200 mm
- Trọng lượng: 200 kg
