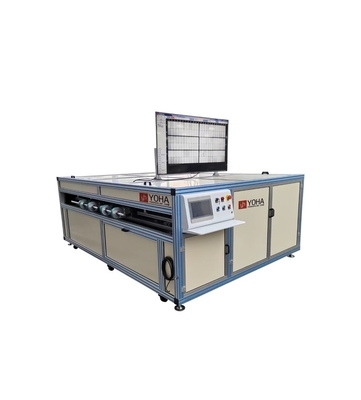

Máy kiểm tra bảng điều khiển năng lượng mặt trời tự động EL: Máy kiểm tra mô-đun điện chiếu với màn hình cảm ứng để đo bảng điều khiển lớn

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xNghị quyết | Máy ảnh đa 4m * 12 | Kích thước bảng điều khiển | 2600*1500mm |
---|---|---|---|
PLC | Siemens | Màn hình chạm | WEINVIEW |
Máy ảnh | Máy ảnh công nghiệp tùy chỉnh với chip Sony | Thời gian thu thập hình ảnh | 1 ~ 60s điều chỉnh |
Làm nổi bật | Máy kiểm tra mô-đun mặt trời điện chiếu sáng,máy kiểm tra điện di động,El tester |
Hồ sơ
Mô-đun PV YH-EL4Tester EL tự động là một tiên tiếnEL Tester được thiết kế để tích hợp liền mạch vào mộtĐường dây sản xuất tấm pin mặt trời. It applies an external constant current stabilized power supply to the battery module and uses electroluminescence technology to perform specialized imaging on semi-finished and finished photovoltaic cell modules before laminationThiết bị này cung cấpkết quả hình ảnh chất lượng cao trên màn hình máy tính, cho phép phát hiện chính xác cácPhần mềm YOHA tùy chỉnh tăng thêm độ rõ của những hình ảnh này và làm cho dây chuyền sản xuất tấm pin mặt trời của bạn hiệu quả hơn.
Xác định các loại lỗi
-
Thiết bị pin bị lỗi:
Bao gồm các mảnh vỡ, vết nứt ẩn, lưới bị hỏng, và ô nhiễm. -
Các khiếm khuyết trong quá trình hàn:
Bao gồm các vấn đề như hàn ảo và tháo hàn. -
Trộn các cấp độ khác nhau:
Xác định sự mâu thuẫn về chất lượng vật liệu.
Ứng dụng:
Cái này.Máy kiểm tra EL tự động được sử dụng để kiểm tra tự động và ghi lại các mô-đun năng lượng mặt trờiNó đánh giá các chỉ số hiệu suất để hỗ trợ kiểm soát chất lượng và tối ưu hóa trong sản xuất pin mặt trời, đảm bảo rằng bất kỳPhá lỗi bảng điều khiển mặt trời EL được phát hiện vớihình ảnh chất lượng cao.
Dữ liệu kỹ thuật:
Mô hình sản phẩm | YH-EL4 |
Kích thước bảng |
Chiều dài: 1650-2600mm Chiều rộng: 950-1500mm |
Chế độ chụp | Ngắm nhìn xuống; chụp nhiều camera |
phương pháp truyền | Bên trong dài |
Thời gian phát hiện | < 23s, tốc độ điều chỉnh |
Máy ảnh |
Máy ảnh công nghiệp tùy chỉnh với chip Sony |
Loại máy ảnh | Máy ảnh công nghiệp tùy chỉnh |
Độ phân giải máy ảnh | Máy ảnh đa 4m * 12 |
Thời gian thu thập hình ảnh | 1 ~ 60s điều chỉnh |
Dòng điện tải / điện áp | 20A/60V |
Điện lực / điện áp | 20A/60V |
chế độ điều khiển | PLC Siemens màn hình cảm ứng:WEINVIEW |
Phương pháp năng lượng | Khởi động tự động |
Chế độ hoạt động | Tự động hoàn toàn (nạp và dỡ, điều chỉnh và định vị, năng lượng trên phát hiện, xử lý hình ảnh) |
Dòng công việc thiết bị
1. tấm pin mặt trời đặt mặt xuống với mặt dài hướng về phía trước vào trạm dock. thiết bị chặn nâng để đưa các mô-đun vào trạng thái chờ nhập cảnh.quét mã vạch được thực hiện tự động, và sau khi quét mã vạch, chụp ảnh tự động

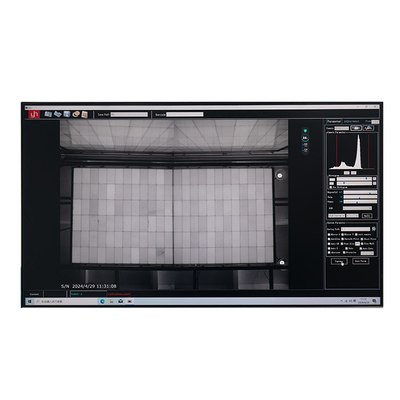

3Hệ thống chụp ảnh và phần mềm tự động ghép các hình ảnh để hiển thị kết quả
4Sau khi hiển thị được hoàn thành, cung cấp cho cấp độ tiếp theo một tín hiệu OK hoặc NG, và tự động truyền nó sau khi nhận được tín hiệu cho phép cấp độ tiếp theo để giải phóng.
Thiết bịCấu trúc
1. Máy kiểm tra EL này chủ yếu bao gồm các đơn vị sau: cơ chế cấp và xả tự động; Tổ chức hệ thống chụp ảnh; Điện tự động trên cơ chế; Phần mềm chuyên biệt;Hệ thống in
2Mô tả về hệ thống con
2.1 Cơ chế cấp và xả tự động
Thiết kế tủ, có thể kết nối liền mạch với đường truyền tự động của các thành phần (độ cao 900-1080mm),với mặt kính hướng xuống và mặt dài hướng về phía trước cho lối vào và lối ra ngang.
Thiết bị này tự động cho việc cấp và xả, bao gồm cả các trạm kết nối phía trước và phía sau (đang chờ chuyển).
Hệ thống truyền tải của các nền tảng chuyển vật liệu phía trước và phía sau sử dụng phương pháp truyền tải cuộn,và hệ thống truyền tải nội bộ của thiết bị áp dụng phương pháp truyền tải dây đai hoặc đường ray hướng dẫn.
2.2. Tổ chức hệ thống chụp ảnh
Máy kiểm tra lỗi EL hoàn toàn tự động tương đương với một phòng tối đơn giản, tránh ánh sáng mặt trời trực tiếp trên ống kính máy ảnh. Máy kiểm tra lỗi EL sử dụng nhiều máy ảnh công nghiệp để chụp và ghép,và 72 thành phần bao bì được chụp ảnh mà không có góc tròn hoặc biến dạng.
2.3 Điện tự động trên cơ chế
Trước khi cho ăn, khi bến cho ăn đang chờ vị trí, một thiết bị cố định được chế tạo đặc biệt được lắp đặt.Các đầu nối dây điện cực được đưa vào thiết bị bằng tay và lắp đặt trên hộp kết nối (hoặc các vị trí tương đối cố định khác)Sau khi vào vị trí thử nghiệm, phép đo tự động được hoàn thành bằng cách sử dụng phương pháp tiếp xúc thăm dò nâng.
Máy kiểm tra EL này được thiết kế lý tưởng cho một dây chuyền sản xuất tấm pin mặt trời tự động.Tổ chức hệ thống chụp ảnh sử dụng nhiều máy ảnh công nghiệp để chụp và ghép. Lực tự động trên cơ chế hoàn thành phép đo thông qua phương pháp tiếp xúc thăm dò nâng.
