Thông số kỹ thuật:

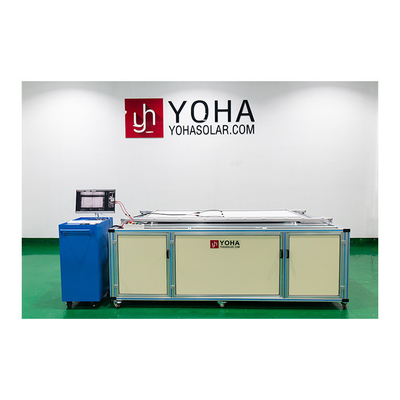

Hệ thống tiên tiến này làEL Testerphát triển bởi một cấp caoNhà cung cấp máy phân loại tích hợp ELNó được thiết kế đặc biệt để tích hợp vào một dây chuyền sản xuất tấm pin mặt trời và nó đáp ứng các yêu cầu nghiêm ngặt củaBán thử nghiệm điện chiếu sángquá trình trong khi phù hợp với kích thước bảng lớn như mộtKích thước bảng điều khiển lớn.

1Các thông số kỹ thuật thiết bị chính

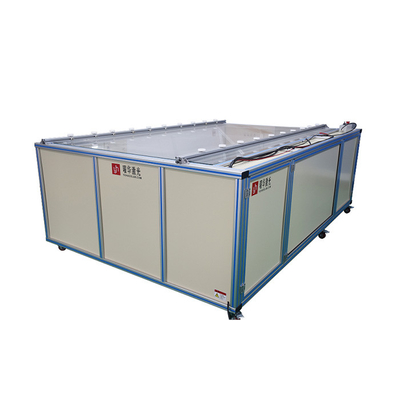

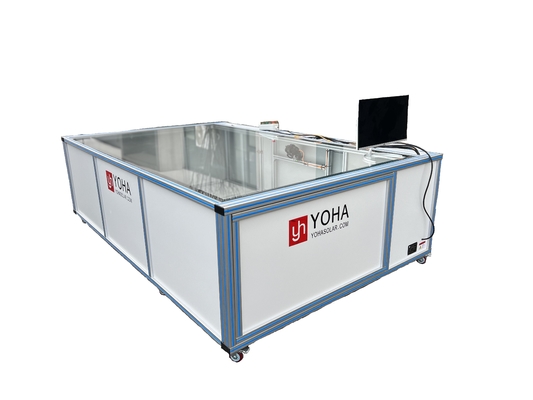

1.1 Hộp tối (Profile hợp kim nhôm, tấm nhôm-nhựa)
Hộp tối có thiết kế thanh lịch, hợp lý và cấu trúc nhẹ, đảm bảo khả năng di chuyển và dễ cài đặt.cần thiết để duy trì độ chính xác củaEL Testertrong khiBán thử nghiệm điện chiếu sángCác bức tường bên trong được lót bằng các tấm nhôm nhựa phản xạ để tăng cường chất lượng hình ảnh của hộp tối.

1.2 Chế độ bắn
Hỗ trợ cả hai cấu hình máy ảnh đơn và kép để chụp hình ảnh độ phân giải cao quan trọng cho chính xácEL Testerhoạt động.

1.3 Các điểm giám sát

• Trước khi Lamination:Kiểm tra các mô-đun mặt trời trước khi sơn.
• Sau khi Lamination:Thu thập hình ảnh sau khi mảng để phát hiện bất kỳ khiếm khuyết EL trong quá trìnhBán thử nghiệm điện chiếu sáng.

1.4 Camera

• Các nhà sản xuất cảm biến:Sony và Nikon
• CCD mục tiêu bề mặt:Khớp với độ phân giải pixel
• Loại máy ảnh:CCD với cả điều hòa nội bộ và bên ngoài
• Độ phân giải pixel:24 Megapixel
• Thời gian chụp hình:Điều chỉnh từ 1 đến 60 giây
• Khả năng phát hiện:Có khả năng xác định các vết nứt hẹp đến 0,5 mm

1.5 Chế độ chiếu sáng
Sử dụng một hình ảnh phản xạ bên cấu hình ánh sáng để tối ưu hóa độ tương phản hình ảnh choEL Testerhoạt động.

1.6 Cung cấp điện

• Điện áp:Điều chỉnh từ 0 đến 60V
• Hiện tại:Điều chỉnh từ 0 đến 10A

1.7 Phạm vi thử nghiệm
Hoạt động đáng tin cậy trong phạm vi nhiệt độ môi trường từ -10 °C đến 40 °C.

1.8 Các thông số thử nghiệm
Bao gồm các cài đặt cho mục tiêu, tăng, thời gian, gamma, độ tương phản và chiều rộng dữ liệu. Được thiết kế đặc biệt để thử nghiệm các mô-đun mặt trời (cả đơn tinh và đa tinh) trên dây chuyền sản xuất tấm pin mặt trời.

2Thiết bị cấu hình:

3Các thông số kỹ thuật hiệu suất thiết bị:

4Các loại lỗi có thể phát hiện

CácEL Testerđược thiết kế để xác định một loạt các lỗi trong EL Defect Testing. Nó có thể phát hiện:

• Đốm đen hàn
• Các đốm đen bị che giấu
• Mức dòng hỗn hợp
• Các lỗi trong quá trình pin
• Việc hàn lạnh điển hình
• Ô nhiễm nguyên liệu thô pin

Các loại lỗi này rất quan trọng để duy trì các tiêu chuẩn chất lượng trong quá trình bán thử nghiệm điện chiếu sáng, đảm bảo rằng mọi bảng trên dây chuyền sản xuất đáp ứng các yêu cầu nghiêm ngặt.

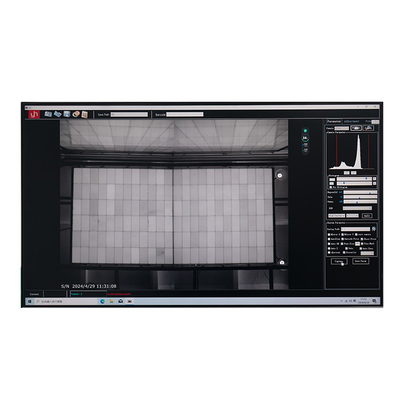

5Phần mềm điều khiển chuyên dụng

Phần mềm điều khiển đã được thiết kế đặc biệt cho các ứng dụng công nghiệp.

• Một giao diện thân thiện với người dùng đơn giản hóa hoạt động củaEL Testertrong khi kiểm tra khiếm khuyết EL trên dây chuyền sản xuất tấm pin mặt trời.
• Chức năng truy vấn ảnh độc đáo tăng cường quá trình hình ảnh trong mộtMáy kiểm tra bảng điều khiển mặt trời tự động.
• Quét mã vạch tự động với tên tập tin dựa trên dữ liệu mã vạch,hỗ trợ giao diện bằng tiếng Trung và tạo điều kiện điều khiển nguồn điện không đổi Ưu tiên cho các hoạt động bán bán thử nghiệm Electroluminescence trơn tru.
• Cài đặt linh hoạt để điều chỉnh các tiêu chí khiếm khuyết (ví dụ: mức độ và số lượng các đốm đen, lưới bị gãy hoặc mảnh vỡ),tự động biên soạn số liệu thống kê lỗi và tạo các tệp văn bản để ghi lại.

6Ứng dụng rộng

Cái này.EL Testerlà linh hoạt và có thể được sử dụng để thử nghiệm cả các mô-đun mặt trời silic monocrystalline và polycrystalline.Nó được thiết kế để thực hiện kiểm tra khiếm khuyết EL đáng tin cậy trên các loại bảng khác nhau trên dây chuyền sản xuất tấm pin mặt trời, làm cho nó một giải pháp tuyệt vời như mộtKích thước bảng điều khiển lớn.

7Nguyên tắc phát hiện lỗi

Nguyên tắc phát hiện khiếm khuyết được sử dụng bởiMáy kiểm tra bảng điều khiển mặt trời tự độngdựa trên độ sáng điện chiếu sáng (EL). Khi điện áp được áp dụng cho pin mặt trời, nó phát ra ánh sáng được chụp bởi một máy ảnh hồng ngoại tích hợp.có chiều dài khuếch tán ít nhất thấp hơnSự tương phản này cho phép xác định chính xác các khiếm khuyết như những vấn đề phát sinh từ việc chế biến wafer silicon, khuếch tán, khắc, in,Sintering và các quy trình sản xuất khác là một khía cạnh cơ bản cho bất kỳ thử nghiệm bán điện chiếu sáng nào.
