Các đặc điểm kỹ thuật của Máy thử năng lượng mặt trời độ chính xác cao IV IEC60904-9 Phù hợp Giải pháp tích hợp dây chuyền sản xuất tự động hoàn toàn 2700mm * 1600mm

Thông số kỹ thuật của bộ phận thử nghiệm mô-đun mặt trời IV

Thiết bị áp dụng: Máy thử module mặt trời cao độ chính xác IV

1Mục đích của thiết bị

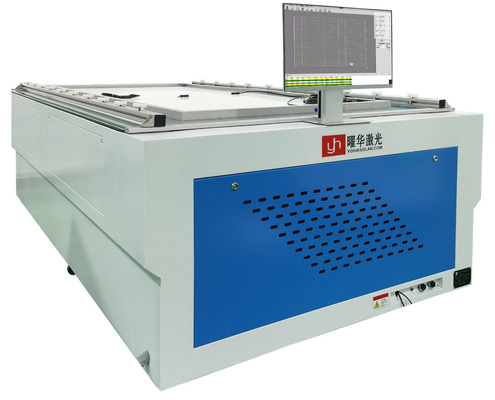

Máy kiểm tra mô-đun năng lượng mặt trời độ chính xác cao IV được thiết kế để kiểm tra tự động và ghi lại kết quả của các thông số hiệu suất điện của các mô-đun năng lượng mặt trời đơn tinh thể và đa tinh thể.Kiểm tra IV này tích hợp một nguồn ánh sáng mô phỏng mặt trời và thu thập dữ liệu tiên tiến để đo lường đường cong IV chính xácNó lý tưởng để tích hợp vào một dây chuyền sản xuất tấm pin mặt trời hiện đại, cung cấp hiệu suất đáng tin cậy và kết nối liền mạch với các quy trình hạ lưu.

2Các chỉ số và nguyên tắc kỹ thuật chính

2.1 Máy mô phỏng năng lượng mặt trời Nguồn sáng
Máy mô phỏng năng lượng mặt trời được sử dụng trong thử nghiệm mô-đun năng lượng mặt trời cao độ chính xác IV này đáp ứng các yêu cầu phân phối bức xạ phổ của IEC60904-9.

• Phù hợp quang phổ: đáp ứng các yêu cầu về phân bố bức xạ quang phổ của IEC60904-9

• Tổng bức xạ: 100 mW/cm2

• Phạm vi điều chỉnh bức xạ: 70 ∼ 120 mW/cm2

• Độ đồng nhất bức xạ: ≤ ± 1%

• Không ổn định bức xạ: ≤ ± 1%

• Thời gian xung đơn: 10 ≈ 150 ms (có thể điều chỉnh)

• Chức năng đếm nhấp nháy: Chức năng đếm nhấp nháy và thiết lập lại sau khi thay đèn

• Tuổi thọ của đèn xenon: 200.000 chu kỳ (Đức)

• Hướng chiếu sáng: phát xạ thẳng đứng lên

2.2 Phạm vi đo
Khu vực thử nghiệm hiệu quả: 2700 mm × 1600 mm
Phạm vi công suất hiệu quả: 5W 700W
Đánh giá điện áp: 0 ¢ 200V, độ phân giải: 1 mV
Đánh giá dòng: 020A, độ phân giải: 1 mA
Nhiệt độ xung quanh: 15-35°C, độ phân giải: 0,1°C

2.3 Độ chính xác đo lường
Khả năng lặp lại: ≤ ± 0,2% (Được thử nghiệm 40 lần liên tục trên cùng một mô-đun mặt trời)
Lỗi đo: ≤ ± 1%
Lý tưởng để triển khai trong môi trường dây chuyền sản xuất tấm pin mặt trời.

2.4 Phương pháp đo
Đo bốn dây

2.5 Các thông số được đo
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

2.6 Khoảng đo
Điều chỉnh: 5~10 giây

2.7 Thu thập dữ liệu
Các đường cong IV và P-V, với 8000 điểm dữ liệu để đo đường cong IV.

2.8 Kiểm định điều kiện thử nghiệm
Trả thù tự động bức xạ
Trả thù tự động nhiệt độ
Chuẩn đoán của mô phỏng mặt trời đảm bảo bức xạ nhất quán.

2.9 đo nhiệt độ
Bồi thường và hiển thị
Cảm biến hồng ngoại không tiếp xúc tích hợp

2.10 Kết quả thử nghiệm
Báo cáo bằng giọng nói về kết quả

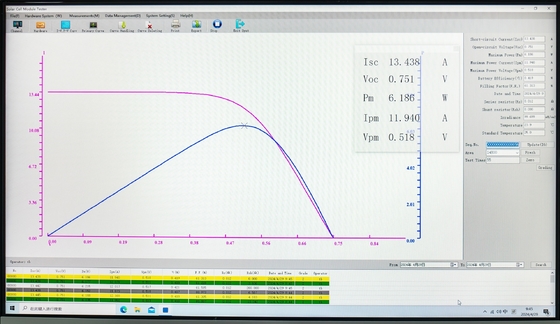

Graphical Display (I-V Curve) hỗ trợ phân tích đo đường cong IV và hiển thị thời gian thử nghiệm.

2.11 Chức năng báo cáo thử nghiệm
Hiển thị và ghi lại đường cong đặc trưng IV trong thời gian thực
Các thông số thử nghiệm được lưu trong tệp được chỉ định
Tệp có thể được người dùng xác định trong đặt tên

2.12 Tóm tắt và in dữ liệu
Tóm lại dữ liệu theo bất kỳ khoảng thời gian nào
Khả năng đầu ra ở định dạng Excel
Bao gồm đầu ra đường cong IV-V tích lũy và tóm tắt đo đường cong IV.

2.13 Tính năng phần mềm chuyên dụng
Các hệ số bù đắp nhiệt độ đầu vào
Nhập ngày, tên, số module
Tăng tự động số hàng loạt
Phạm vi thiết lập để phát hiện sản phẩm bị lỗi
Điều khiển tham số tập trung hỗ trợ tối ưu hóa dây chuyền sản xuất tấm pin mặt trời.

2.14 Thời gian làm việc
Được thiết kế cho hoạt động liên tục 24 giờ trở lên

3Thiết bị cấu hình cho hệ thống kiểm tra IV

Cấu hình thử nghiệm IV tương thích với dây chuyền sản xuất tấm pin mặt trời này bao gồm:
Mô tả mục Số lượng
3.1 Máy chủ thử nghiệm (với tải điện tử) 1 đơn vị
3.2 Nguồn ánh sáng (bao gồm cả hệ thống quang học) 1 bộ
3.3 Máy tính tất cả trong một 1 đơn vị
3.4 Thẻ thu thập dữ liệu A/D tốc độ cao 1 đơn vị
3.5 Phần mềm đo lường chuyên dụng 1 bộ
3.6 Chất dẫn thử nghiệm 1 bộ
3.7 Pin tiêu chuẩn (đối với hiệu chuẩn bức xạ và thử nghiệm đồng nhất) 1 đơn vị
