Máy thử nghiệm độ chính xác IV cho các dây chuyền sản xuất năng lượng mặt trời ± 0,5% Độ nhất quán 300K Flash Life Auto Temp Compensation Irradiance 2400 * 1400

Máy thử tấm pin mặt trời IV

Tổng quan về Máy kiểm tra mô-đun mặt trời

Máy kiểm tra mô-đun mặt trời là một thiết bị kiểm tra rất đáng tin cậy và chính xác cao được thiết kế cho pin mặt trời. Nó sử dụng đèn xenon xung nhập khẩu công suất cao, tuổi thọ dài như nguồn ánh sáng,một thẻ thu dữ liệu đồng bộ bốn kênh cực cao độ chính xác nhập khẩu để thu thập dữ liệu, và tải điện tử siêu tuyến tính chuyên nghiệp để đảm bảo kết quả thử nghiệm chính xác. Nó phù hợp để sử dụng bởi các nhà sản xuất mô-đun quang điện mặt trời để phân loại và phân tích pin mặt trời.

Thông số kỹ thuật

Các chỉ số thử nghiệm chính

• Kích thước mô-đun có thể đo tối đa: 2400mm × 1400mm
• Nguồn ánh sáng: Đèn xenon xung năng lượng cao
• Phạm vi điều chỉnh cường độ ánh sáng: 20 ¢ 120W/Cm2
• Tuổi thọ của đèn xenon: ≥300.000 chu kỳ
• Sự đồng nhất về cường độ ánh sáng: ± 2%
• Phạm vi đo và độ chính xác:
  • Điện áp: 0~5 V ±0,1%, 0-30V ±0,1%, 0~60V ±0,1%

Hiện tại: 0~2A ±0,1%, 0-20A ±0,1%

• Lỗi đo: ≤ 2%
• Lỗi đo lặp lại: ± 1%

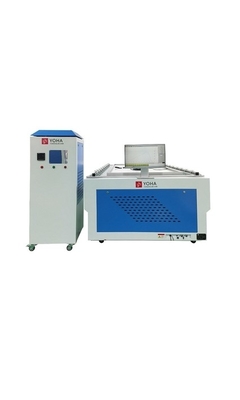

• Cấu hình hệ thống tiêu chuẩn: Thang thử ngang + tủ điều khiển dọc + PC + phần mềm thử nghiệm chuyên dụng
• Nhu cầu năng lượng: 220V/50Hz/2KW
• Trọng lượng: 200kg
• Kích thước bên ngoài:
  • Thang thử: 1065 × 1230 × 1970mm
  • Tủ điều khiển: 670 × 610 × 1630mm

Tính năng sản phẩm

• Các thông số được đo (được hiển thị):

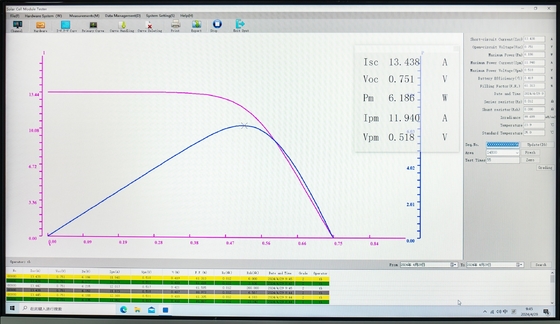

  • Đường cong I-V, đường cong P-V, Điện mạch ngắn (Isc), Điện áp mạch mở (Voc), Lượng đỉnh (Pm), Điện áp điểm điện tối đa (Vm), Điện áp điểm điện tối đa (Im), Nhân độ lấp (FF),Hiệu quả tế bào (η), Nhiệt độ thử nghiệm (T).
  • Phần mềm cũng cho phép hiển thị các tham số điện, điện áp và điện tương ứng với bất kỳ điểm nào trên đường cong thông qua tương tác chuột.
• Trình quét tuyến tính chuyên nghiệp tải điện tử: Đảm bảo độ chính xác đo lường và đảm bảo sai số đo tuyến tính trong phạm vi ± 2% trên toàn bộ phạm vi đo lường.
• Thiết kế phần mềm đơn giản: Phần mềm rất đơn giản để sử dụng, chỉ cần điều chỉnh các hệ số có liên quan trong quá trình hiệu chuẩn.
• Nguồn ánh sáng: Sử dụng mô phỏng đèn xenon xung phổ biến trên toàn thế giới, với một thiết bị phản xạ parabolic để đạt được sự đồng nhất cao của ánh sáng mặt trời mô phỏng,tránh các sai lệch kết quả thử nghiệm liên quan đến nhiệt độ từ các mô phỏng ánh sáng mặt trời trạng thái ổn định.
• Đèn xenon nhập khẩu: Đảm bảo độ chính xác quang phổ của nguồn ánh sáng và tuổi thọ dài.
• Cơ chế đo tế bào: Sử dụng động cơ đồng bộ, giảm tiếng ồn hoạt động và giảm thiểu tổn thương tế bào trong quá trình thử nghiệm.
• Chức năng báo cáo bằng giọng nói: Cho phép thông báo các thông số đo có liên quan bằng giọng nói, tăng hiệu quả đo và giảm tỷ lệ thiệt hại.
• Đánh giá tế bào Silicon tinh thể: Sử dụng kết nối bốn dây để đảm bảo đo chính xác.
• Máy thăm dò bán dẫn: đo nhiệt độ của phòng thử, đảm bảo đo nhiệt độ chính xác và đáng tin cậy.
• Khoảng thời gian đo ngắn: Khoảng thời gian giữa các thử nghiệm ít hơn 5 giây, cho phép đo nhanh.

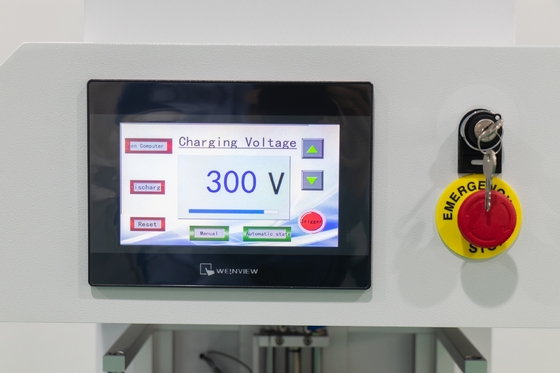

• Giao diện con người-máy: Giao diện dễ sử dụng, làm cho hoạt động trực quan hơn.

Yêu cầu về môi trường đối với máy kiểm tra mô-đun mặt trời

• Khu vực thử nghiệm phải lớn hơn 3m × 5m, với chiều cao ít nhất 2,5m.
• Phòng nên có độ sáng dưới 100 lux và phải được trang bị điều hòa không khí làm nóng và làm mát để ổn định nhiệt độ phòng khoảng 25 °C.
• Nguồn cung cấp điện nên là 220V / 2KW, với kết nối dễ dàng, và một hệ thống nối đất đáng tin cậy.
• Cần có đủ không gian cho một phòng lưu trữ kết nối với khu vực thử nghiệm, đảm bảo nhiệt độ của các tế bào thử nghiệm tương tự như nhiệt độ phòng thử nghiệm.
• Phòng thử nghiệm nên được trang bị giao diện nguồn khí nén. Áp suất không khí nên ổn định trong khoảng 5-8 Kg/Cm2.
