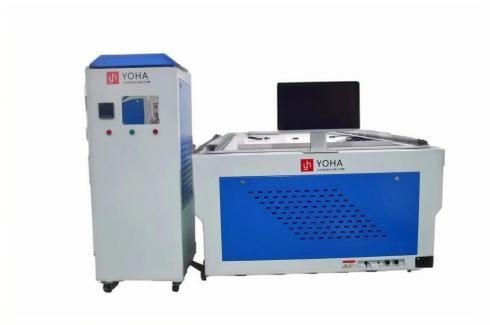

Bảng năng lượng mặt trời tiên tiến IV Curve Analyzer Xenon Flash Light Source 8000 Điểm dữ liệu tự động ghi lại dữ liệu 2700mm * 1600mm

Mô-đun mặt trờiIVMáy thửThông số kỹ thuật

1Mục đích của thiết bị

Thiết bị này được thiết kế để kiểm tra tự động và ghi lại kết quả của các thông số hiệu suất điện của các mô-đun mặt trời đơn tinh thể và đa tinh thể.IV Tester, nó đảm bảo độ chính xác cao, hiệu quả và độ tin cậy trong thử nghiệm module.Máy kiểm tra pin mặt trờinhưng cũng cung cấp mạnh mẽIV đo đường congkhả năng, làm cho nó lý tưởng choDòng sản xuất tấm pin mặt trờitối ưu hóa.

2Các chỉ số và nguyên tắc kỹ thuật chính

2.1 Nguồn ánh sáng mô phỏng

• Phù hợp quang phổ: Đáp ứng các yêu cầu về phân phối bức xạ phổ IEC60904-9.

• Tổng bức xạ: 100 mW/cm2.

• Phạm vi điều chỉnh bức xạ: 70~120 mW/cm2.

• Sự đồng nhất bức xạ: ≤ ± 1%.

• Không ổn định bức xạ: ≤ ± 1%.

• Thời gian xung đơn: 10~150 ms (có thể điều chỉnh).

• Chức năng đếm flash: Chức năng đếm nhấp và thiết lập lại sau khi thay đèn.

• Tuổi thọ của đèn xenon: 200.000 chu kỳ (Đức).

• Hướng chiếu sáng: Khả năng phát thải theo chiều dọc.

Trong bối cảnhIV Testerhiệu suất, nguồn ánh sáng mô phỏng được hiệu chỉnh để cung cấp cường độ nhất quán quan trọng cho chính xácIV đo đường cong.

2.2 Phạm vi đo

• Khu vực thử nghiệm hiệu quả: 2700 mm × 1600 mm.

• Phạm vi công suất hiệu quả: 5W 700W.

• Đánh giá điện áp: 0~200V, độ phân giải: 1 mV.

• Đánh giá hiện tại: 020A, độ phân giải: 1 mA.

• Nhiệt độ xung quanh: 15-35°C, độ phân giải: 0,1°C.

Phạm vi này là rất quan trọng cho mộtMáy kiểm tra pin mặt trời, đảm bảo rằng tất cả các thông số nằm trong giới hạn chấp nhận được choIV Testerhoạt động.

2.3 Độ chính xác đo lường

• Khả năng lặp lại: ≤ ± 0,2% (Được thử nghiệm 40 lần liên tục trên cùng một mô-đun năng lượng mặt trời)
  Công thức: (Isc_max - Isc_min) / (Isc_max + Isc_min) × 100%

• Lỗi đo: ≤ ± 1%.

Độ chính xác đo lường cao là chìa khóa cho chính xácIV đo đường congkết quả, làm cho công cụ này vô giá trong mộtDòng sản xuất tấm pin mặt trờimôi trường.

2.4 Phương pháp đo

• Đo bốn dây.

Phương pháp này cải thiện hiệu suất củaIV Tester, đảm bảo rằng ngay cả những thay đổi nhỏ nhất cũng được ghi lại chính xác.

2.5 Các thông số được đo

• Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

Việc đo lường toàn diện các thông số này là rất cần thiết cho cả một hiệu suất caoMáy kiểm tra pin mặt trờivà chi tiếtIV đo đường congphân tích.

2.6 Khoảng đo

• Điều chỉnh: 5 ¢ 10 giây.

2.7 Thu thập dữ liệu

• Thu thập đường cong I-V và P-V với 8000 điểm dữ liệu, cung cấp một chi tiếtIV đo đường congđầu ra.

2.8 Kiểm định điều kiện thử nghiệm

• Tự động bù xạ.

• Tăng nhiệt tự động.

2.9 đo nhiệt độ

• Trả thù nhiệt độ và hiển thị.

• Cảm biến hồng ngoại không tiếp xúc.

2.10 Kết quả thử nghiệm

• Tin tức về kết quả.

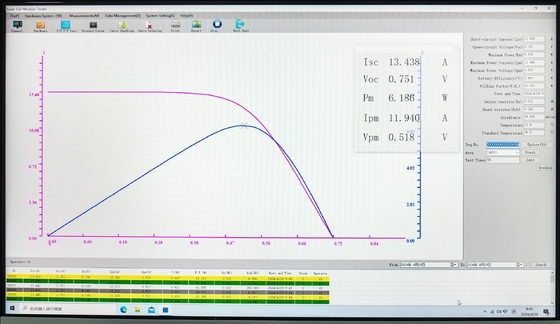

• Hiển thị đồ họa (I-V Curve) và hiển thị thời gian thử nghiệm.

Các kết quả thử nghiệm được tạo ra bởiIV Testerbao gồm rõ ràngIV đo đường congbiểu đồ giúp kỹ thuật viên đánh giá chẩn đoán nhanh chóng.

2.11 Chức năng báo cáo thử nghiệm

• Hiển thị và ghi lại đường cong đặc trưng IV trong thời gian thực.

• Các thông số thử nghiệm được lưu trong một tập tin được chỉ định.

• Tên tập tin được xác định bởi người dùng.

Những báo cáo này đặc biệt hữu ích trong việc theo dõi hiệu suất trên toànDòng sản xuất tấm pin mặt trời, đảm bảo tính nhất quán và đáng tin cậy.

2.12 Tóm tắt và in dữ liệu

• Tóm lại dữ liệu theo bất kỳ khoảng thời gian nào.

• Khả năng đầu ra ở định dạng Excel, bao gồm đầu ra đường cong IV tích lũy.

2.13 Tính năng phần mềm chuyên dụng

• Nhập các hệ số bù đắp nhiệt độ

• Nhập ngày, tên và số mô-đun

• Tăng tự động số hàng loạt.

• Đặt phạm vi phát hiện sản phẩm bị lỗi.

• Điều khiển tham số tập trung.

Phần mềm chuyên dụng nâng cao chức năng củaMáy kiểm tra pin mặt trờibằng cách tích hợpIV đo đường congmô-đun, tạo điều kiện xử lý dữ liệu liền mạch trên mộtDòng sản xuất tấm pin mặt trời.

2.14 Thời gian làm việc

• Được thiết kế để hoạt động liên tục 24 giờ.

3. Cấu hình thiết bị

Cấu hình thiết bị trên hỗ trợ hoạt động hiệu quả củaIV Testervà nâng cao hiệu suất củaMáy kiểm tra pin mặt trờitrong một nhu cầu caoDòng sản xuất tấm pin mặt trờimôi trường.
