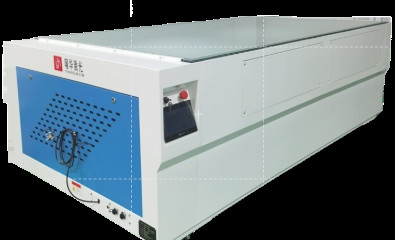

YHMT-A+A+A+ IV Thử nghiệm tấm pin mặt trời chính xác cho các dây chuyền sản xuất PV hiện đại

Máy kiểm tra mô-đun mặt trời IV

• Mô hình thiết bị:YHMT-A+A+A+
• Mục đích thiết bị:
  Cái này.IV TesterNó được thiết kế để đo tự động đường cong IV của các mô-đun mặt trời đơn tinh thể và đa tinh thể.Dòng sản xuất tấm pin mặt trời. Bằng cách tích hợpKiểm tra hiệu quả cao IVCác công nghệ, các thử nghiệm IV đáp ứng nhu cầu cao của sản xuất quang điện hiện tại.IV đo đường congđể phân tích chính xác.

Các chỉ số và nguyên tắc kỹ thuật chính:
Nguồn ánh sáng mô phỏng
3.1.1 Phù hợp quang phổ: Phạm vi của Máy kiểm tra IV đáp ứng các yêu cầu phân bố bức xạ quang phổ IEC60904-9 (AM1.5).
3.1.2 Tổng bức xạ: 100 mW/cm2
3.1.3 Phạm vi điều chỉnh bức xạ: 20 mW/cm2 đến 120 mW/cm2
3.1.4 Sự đồng nhất bức xạ: ± 1%
3.1.5 Bức xạ Sự bất ổn: ± 0,5%
3.1.6 Thời gian xung đơn: 60 ms
3.1.7 Chức năng đếm đèn flash: Chức năng đếm đèn flash và thiết lập lại sau khi thay thế.
3.1.8 Tuổi thọ của đèn xenon: 300.000 chu kỳ (Đức).
3.1.9 Hướng chiếu sáng: Phát xạ thẳng đứng lên.

3.2IV đường cong Phạm vi đo:
3.2.1 Khu vực thử nghiệm hiệu quả: 2000 mm × 1200 mm
3.2.2 Phạm vi thử nghiệm hiệu quả: từ 5W đến 700W (khu vực năng lượng module tối đa).
3.2.3 Điện áp đo: 0 mV đến 200V (phát phân 1 mV).
3.2.4 Điện đo: 0 mA đến 20A (dấu phân giải 1 mA).
3.2.5 Nhiệt độ xung quanh: 15°C đến 35°C.

3.3Độ chính xác đo:
3.3.1 Sự không nhất quán đo: ± 0,5%
3.3.2 Lỗi đo: ± 1%

3.4Phương pháp đo:Đo bốn dây

3.5IV đường cong Các thông số đo:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 Khoảng đo: 5 giây

3.7Thu thập dữ liệu:
Thiết bị thu thập đường cong I-V và P-V với 8000 điểm thu thập dữ liệu bằng cách sử dụng các công nghệ hiện đạiIV đo đường congCác kỹ thuật.IV Testerhỗ trợKiểm tra hiệu quả cao IVvà cung cấp dữ liệu chẩn đoán chính xác trongDòng sản xuất tấm pin mặt trời.

3.8Định chuẩn điều kiện thử nghiệm:
3.8.1 Trả thù tự động bức xạ
3.8.2 Trả thù tự động nhiệt độ

3.9Đo nhiệt độ:
3.9.1 Phản ứng và hiển thị nhiệt độ
3.9.2 Thiết bị đo nhiệt độ hồng ngoại không tiếp xúc

3.10Kết quả thử nghiệm:
3.10.1 Báo cáo bằng giọng nói và thông báo nhanh về kết quả thử nghiệm

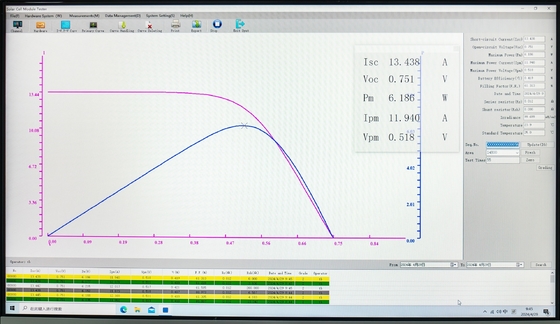

3.10.2 Hiển thị thời gian thử nghiệm và các thông số đồ họa (đường cong đặc điểm IV)

3.11Báo cáo thử nghiệm:
3.11.1 Giao diện làm việc hiện tại hiển thị và ghi lại đường cong đặc trưng I-V thông qua tích hợpIV đo đường cong.
3.11.2 Các thông số thử nghiệm chính của tất cả các mô-đun có thể được lưu vào một tập tin được chỉ định trên đĩa cứng.
3.11.3 Các tập tin được chỉ định có thể được đặt tên bởi người dùng.

3.12Tóm tắt và in dữ liệu:
3.12.1 Tóm tắt dữ liệu có thể được thực hiện dựa trên khoảng thời gian được thiết lập hoặc bất cứ lúc nào.
3.12.2 in định dạng Excel (bao gồm đầu ra đường cong đặc điểm IV tích lũy).

3.13Phần mềm chuyên dụng:
3.13.1 Lượng đầu vào của hệ số đền bù nhiệt độ
3.13.2 Nhập ngày, tên và số hàng
3.13.3 Tăng tự động điểm bắt đầu số hàng loạt
3.13.4 Thiết lập phạm vi tham số sản phẩm bị lỗi
3.13.5 Parameter Central Control

3.14Thời gian làm việc:Máy kiểm tra IV có thể hoạt động liên tục trong hơn 24 giờ.

Cấu hình thiết bị:
4.1 Máy chủ thử nghiệm (bao gồm tải điện tử): 1 đơn vị
4.2 Nguồn ánh sáng (bao gồm hệ thống quang học): 1 bộ
4Máy tính: 1 đơn vị
4.4 Thẻ A/D thu thập dữ liệu tốc độ cao: 1 đơn vị
4.5 Phần mềm đo đường cong IV chuyên dụng: 1 bộ
4.6 Pin tiêu chuẩn (để hiệu chuẩn độ chiếu sáng và đo đường cong đồng nhất IV)

Đặc điểm:

Nguồn cung cấp điện: Mingwei

Hệ thống điều khiển: Siemens PLC

Đèn xenon: Heimann Đức

Hoạt động màn hình cảm ứng: Weilin

Báo cáo bằng giọng nói: Được hỗ trợ
