Hệ thống kiểm tra đường cong YH-BXIV IV Kiểm tra không dây tốc độ cao cho các mô-đun mặt trời

Máy thử pin mặt trời di động IV

YOHA YH-BXIV

1500V 30Acho Cell String Test

10SPhản ứng nhanh cho kết quả quét

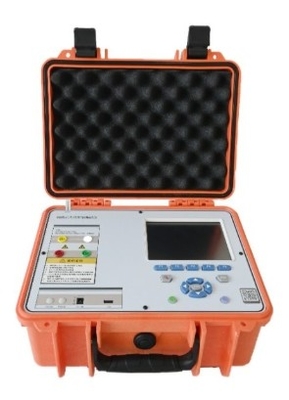

Máy kiểm tra IV di động (YH-BXIV)

Máy kiểm tra IV di động là một máy kiểm tra công suất dựa trên dây thừng tiêu chuẩn có thể hoàn thành chính xác việc phát hiện công suất và kiểm tra đường cong IV cho các mô-đun và dây riêng lẻ,Hiệu suất chuyển đổi công suất tiêu chuẩn theo STC, và kiểm tra giá trị PR của hệ thống nhà máy điện PV. Phiên bản Trung Quốc của hệ thống dễ vận hành, di động, và được trang bị một máy đo bức xạ chính xác cao và cảm biến nhiệt độ.Hiệu quả kiểm tra nhanh chóng và chính xác làm cho nó trở thành mô hình ưa thích cho các cơ quan kiểm tra bên thứ ba và hoạt động và bảo trì nhà máy điện.

Máy kiểm tra IV di động YH-BXIV có cấu hình địa phương với giao diện tiếng Trung và chế độ kiểm tra một cú nhấp chuột.với hiệu quả sau bán hàng và chi phí bảo trì vượt xa so với các cấu hình nhập khẩu.

YH-BXIV áp dụng một thiết kế cơ thể máy đóng gói tích hợp, dễ dàng để vận hành với mô tả giao diện tiếng Trung và tiếng Anh rõ ràng, xuất dữ liệu một cú nhấp chuột,và tốc độ thử nghiệm 10 giây cho các mô-đun / dây riêng lẻThiết bị có một cơ sở dữ liệu tích hợp nhiều thông số kỹ thuật bảng quang điện, cho phép nhập một cú nhấp chuột để giảm rắc rối của việc chuyển đổi giữa các thông số kỹ thuật khác nhau trong quá trình thử nghiệm.

Đặc điểm kỹ thuật:

• Máy thử IV di động sử dụng kết nối không dây giữa đơn vị chính và đầu dò, cung cấp phạm vi truyền thông không dây lên đến 100 mét, làm cho thử nghiệm thuận tiện hơn.
• Được trang bị hộp thăm dò được cấp bằng sáng chế và khung gắn thăm dò nhiệt độ để lắp đặt thăm dò dễ dàng và nhanh chóng trên tấm pin mặt trời.
• Chức năng quét mã vạch duy nhất để xác định thành phần thông minh.
• Màn hình LCD màu sáng cao, có thể nhìn thấy ánh sáng mặt trời với màn hình cảm ứng và điều khiển bàn phím, có giao diện ngoại vi phong phú cho trải nghiệm người dùng đặc biệt.Bộ nhớ nội bộ của máy thử IV di động có thể lưu trữ hơn 2,000 hình sóng thử nghiệm và có một khe cắm thẻ SD để mở rộng bộ nhớ.
• Sử dụng hệ thống đồ họa WINCE với các tùy chọn đa ngôn ngữ và thiết kế menu thân thiện với người dùng để dễ dàng làm chủ các chức năng của nhạc cụ.
• Bao gồm phần mềm phân tích người dùng, cho phép người dùng sao chép dữ liệu được lưu trữ trong đơn vị chính vào máy tính qua USB để phân tích và in.
• Hỗ trợ kiểm tra đặc điểm IV ngoài trời với ánh sáng thấp và cung cấp các điều chỉnh điều kiện STC tiêu chuẩn. Nếu cần thiết, máy kiểm tra IV di động có thể cung cấp dịch vụ đo lường và cấp chứng nhận.
• Cơ sở dữ liệu mô hình chỉnh sửa mô-đun pin mặt trời tích hợp bao gồm các sản phẩm từ hầu hết các nhà sản xuất,cung cấp các tham chiếu để so sánh chuyển đổi và cung cấp các thiết lập tham số toàn diện cho người dùng để thêm theo cách thủ công các mô hình điều chỉnh thử nghiệm.
• Thiết kế bên trong bao gồm điện cách ly điện áp cao, đảm bảo an toàn đáng tin cậy.với điện áp mạch mở tối đa là 1500V và khả năng thử nghiệm cho mảng quang điện lên đến 30kW.
• Chuyển tự động phạm vi với bảo vệ điện áp quá cao và hiện tại, cộng với chức năng kiểm tra liên tục có thể cấu hình.
• Được trang bị một pin lithium-ion có dung lượng lớn, có thể thay thế để cung cấp năng lượng thử nghiệm đầy đủ.
• Cung cấp các chức năng giám sát môi trường, bao gồm nhiệt độ, nhiệt độ tấm pin mặt trời và phát hiện bức xạ, với chứng nhận đo bức xạ tùy chọn.
• Các thông số có thể đo: đường cong I-V, đường cong P-V, dòng điện mạch ngắn, điện áp mạch mở, công suất đỉnh, điện áp và dòng điện điểm điện đỉnh, dòng điện điểm điện áp liên tục, nhân độ lấp đầy,hiệu quả chuyển đổi, kháng hàng loạt, kháng song song, nhiệt độ pin mặt trời, nhiệt độ môi trường và bức xạ.
• The PV32 portable IV tester has a unique component power generation test function that complies with the IEC61853 regulations for component certification testing adopted by the EU or for local sunlight resource monitoringCác tester cũng cung cấp đến 400 điểm kiểm tra độ phân giải cao và giám sát Ethernet tương thích với giao thức Modbus / TCP, đáp ứng nhu cầu nghiên cứu khoa học.
• Máy kiểm tra IV di động có thiết kế bù trừ độc đáo hỗ trợ xác minh bên ngoài các tế bào quang điện,phù hợp với thử nghiệm hiệu suất ngoài trời của pin quang điện vẫn đang trong giai đoạn thử nghiệm.

Ưu điểm hiệu suất:

Rạn nứt của tấm pin mặt trời có thể ảnh hưởng đến toàn bộ tấm. Tuy nhiên, thông qua kiểm tra đặc điểm IV, điện áp mạch mở và mất điện mạch ngắn có thể được phân tích bằng phần mềm,cho thấy mất 10.9% và 53,7% tương ứng, với sự thay đổi đáng kể trong đường cong mất điện, đạt 67,8% và STC-63,5%.Các thử nghiệm IV di động giúp hỗ trợ phát hiện EL để xác định liệu các thành phần có thể tiếp tục được sử dụng.

Xét nghiệm chuyển đổi tham số danh nghĩa STC:Thử nghiệm IV phù hợp với hơn 95% các thông số kỹ thuật pin quang điện hiện tại, nhanh chóng chuyển đổi giữa các thông số kỹ thuật khác nhau,và tự động tính toán hiệu suất sản xuất điện và tỷ lệ chuyển đổi hiện tại của mô-đun, giúp người dùng hiểu các thông số thực tế của các thành phần chính xác hơn.

Tiêu chuẩn tuân thủ:

• IEC 61215-2005: Các mô-đun quang điện silic tinh thể gắn trên mặt đất ¢ Chứng chỉ thiết kế và phê duyệt loại
• IEC 61646-2008: Tiêu chuẩn thiết kế và trình độ cho các mô-đun quang điện lớp mỏng
• CGC/GF003.1:2009: Thông số kỹ thuật cho hệ thống sản xuất điện quang điện kết nối với lưới, Phần 1: Thiết bị điện
• GB4793.1-2007/IEC 60010-1: Yêu cầu an toàn cho thiết bị điện để thử nghiệm, kiểm soát và sử dụng trong phòng thí nghiệm
• IEC 60904-2: Tiêu chuẩn 2007 về các yêu cầu về pin mặt trời
• IEC 60891-2009: Phương pháp điều chỉnh nhiệt độ và bức xạ cho các đặc điểm I-V của thiết bị quang điện
• IEC 61853-2011: Kiểm tra hiệu suất thiết bị quang điện và xếp hạng năng lượng
• Chứng nhận CE và ROHS
• Được xác minh bởi Viện Đo lường Quốc gia Trung Quốc, với độ chính xác thử nghiệm điện áp và dòng chảy vượt quá 0,2%, đáp ứng và vượt quá các thông số kỹ thuật sản phẩm.

Thông số kỹ thuật:

• (1) Được thử nghiệm ở nhiệt độ 25 °C trong điều kiện thử nghiệm tiêu chuẩn
• (2) Chuyển đổi thành STC trong điều kiện công suất chính xác nhất được đo ở độ bức xạ ổn định ≥ 700W/m2, với quang phổ AM1.5.Xét nghiệm tại chỗ nên được thực hiện trong điều kiện ánh sáng mặt trời ổn định với đầu dò bức xạ được lắp đặt một cách đáng tin cậy để tránh các lỗi chuyển đổi do độ bức xạ và độ nhiệt độ lệch..
