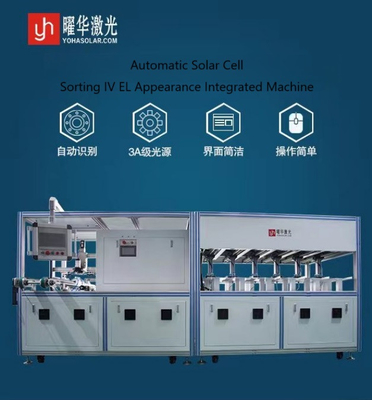

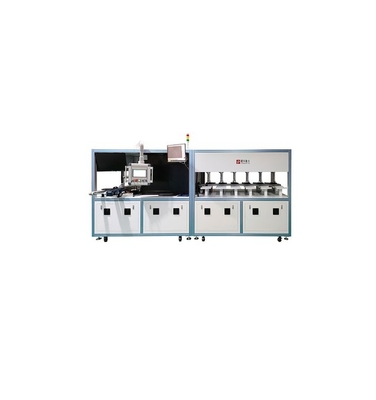

Máy phân loại tích hợp pin tự động IV EL

I. VềIV EL Máy phân loại tích hợp

• Tên thiết bị: pin mặt trời EL và máy sắp xếp tự động điện
  (Các thiết bị tiên tiến này không chỉ là mộtIV EL Máy phân loại tích hợpnhưng cũng kết hợp các kỹ thuật mới nhất trongIV Kiểm travàEL Kiểm tracho việc đánh giá pin mặt trời tự động.)

• Mô hình: YH-ZDFX-2400IV EL Máy phân loại tích hợp

• Biểu đồ kích thước tổng thể của cài đặt:

• (Xem sơ đồ được cung cấp cho các thông số kỹ thuật bố cục chi tiếtDòng sản xuất tấm pin mặt trời)

II. Thông tin tế bào áp dụng

• Các pin mặt trời đa tinh thể và đơn tinh thể với kích thước từ 156mm đến 220mm

• Bộ sườn xoắn ≤ 3mm

• 2 đến 6 thanh bus, 9 thanh bus

• Các tế bào phẳng cấp A (với tỷ lệ năng suất hơn 98%)

Cái này.IV EL Máy phân loại tích hợpsẽ được sử dụng để thử nghiệm các sản phẩm đủ điều kiện.

III. Hiệu suất chính và các thông số kỹ thuật

1. Công suất:

   • Tốc độ hoạt động tham chiếu thực tế: 2200 miếng/giờ

   • Tốc độ trung bình là khoảng 1,6 giây mỗi mảnh

   • Lưu ý: Không bao gồm thời gian lấy và dỡ pin mặt trời và thay thế khay tải. Tốc độ có thể bị ảnh hưởng bởi các yếu tố như các mục kiểm tra và độ chính xác.

2. Tỷ lệ vỡ:

   • ≤ 0,05% (Điều tham số này đề cập đến hỏng do chính máy, không bao gồm hỏng vật liệu.)

3. Tỷ lệ phán xét sai:

   • Khoảng 6% (Tỷ lệ cụ thể sẽ được xác định thông qua đàm phán tùy thuộc vào quy trình và tiêu chuẩn kiểm tra của Bên A).

   • Tính toán: Số lượng các tế bào A bị đánh giá sai là B chia cho số lượng các tế bào được chọn bởi máy.

4. Tỷ lệ phán xét sai:

   • ≤ 0,3% (Tỷ lệ cụ thể sẽ được xác định thông qua đàm phán tùy thuộc vào quy trình và tiêu chuẩn kiểm tra của Bên A).

   • Tính toán: Số lượng tế bào B bị máy bỏ lỡ chia cho số lượng tế bào được máy chọn.

Bảng thông số kỹ thuật

IV. Các mục kiểm tra

• Kiểm tra không tiếp xúc: Được thiết kế để tránh thiệt hại thứ cấp trong quá trình kiểm tra.

• Hệ thống thu thập hình ảnh cụ thể: Không cần phòng tối, đảm bảo chất lượng hình ảnh cao.

• Hiệu quả kiểm tra cao: Hệ thống có thể được nhúng vào dây chuyền sản xuất để kiểm tra trực tuyến, đóng một vai trò quan trọng trongIV Kiểm tra.

• Thuật toán trí tuệ nhân tạo: Cho phép xác định lỗi tự động mà không cần sự can thiệp của con người.

• Phạm vi ứng dụng rộng: Thích hợp cho các loại wafer silicon hoặc pin mặt trời, làm cho nó linh hoạt trong mộtDòng sản xuất tấm pin mặt trờimôi trường.

V.IV EL Máy phân loại tích hợpThành phần

1. Biểu đồ cấu trúc:

   • (Xem sơ đồ cấu trúc cho bố trí hệ thống đầy đủ.)

2. Hộp vật liệu:

   • Bốn hộp vật liệu được cung cấp, hai trong sử dụng và hai như dự phòng, xen kẽ trong sử dụng.

3. Hệ thống kiểm tra trực quan:

   • Hệ thống phần mềm độc quyền hỗ trợ tích hợpIV Kiểm travàEL Kiểm trachức năng.

4. Bộ công cụ kiểm tra tự động hóa:

   • Các thuật toán công suất cao và chính xác cho các cuộc kiểm tra phân loại khác nhau; phân loại được xác định bởi khách hàng và dữ liệu khác biệt màu sắc.

5. IV Kiểm tra:



   • Tổng bức xạ: 100 mW/cm2

   • Sự đồng nhất bức xạ: ≤ ± 2%

   • Sự ổn định bức xạ: ≤ ± 2%

   • Thời gian xung bức xạ đơn: 10ms 60ms

   • Chức năng đếm flash: Đếm flash với chức năng reset.

   • Tuổi thọ của đèn xenon: 100.000 nhấp nháy

   • Hướng chiếu xạ: Khả năng phát thải theo chiều dọc

   • Phạm vi đo:

     • Khu vực thử nghiệm hiệu quả: 220mm × 220mm

     • Phạm vi thử nghiệm hiệu quả: 0.1W 10W

     • Điện áp đo: 1V (Phân giải: 1mV, phạm vi: 1/16384)

     • Dòng điện đo: 10A (Phân giải: 1mA, phạm vi: 1/16384)

     • Nhiệt độ xung quanh: 15°C ∼ 35°C (Phân giải: 0,1°C)

   • Độ chính xác đo:

     • Độ lặp lại: ± 1%

     • Lỗi đo: 2%

   • Phương pháp đo:

     • Đánh giá 4 dây, liên lạc đệm khí, liên lạc đầu đầu, liên lạc sau.

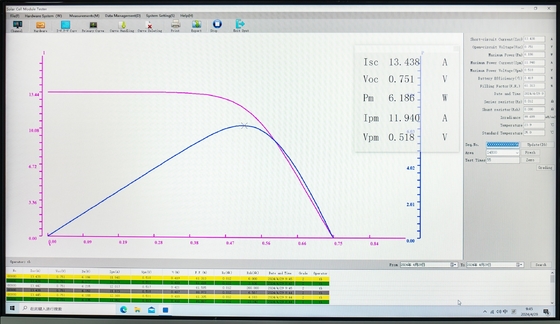

   • Các thông số đo:

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

   • Khoảng đo: 5 giây

Hệ thống thử nghiệm IV này nổi bật như một giải pháp tiên tiến cho việc mô tả pin mặt trời,kết hợp kỹ thuật chính xác và độ tin cậy cấp công nghiệp để cung cấp hiệu suất vượt trội trong phân tích tham số điệnMô-đun thử nghiệm IV tiên tiến của nó được thiết kế kỹ lưỡng cho các phòng thí nghiệm và dây chuyền sản xuất đòi hỏi kết quả cực kỳ chính xác, lặp lại trong điều kiện kiểm soát

Máy phân loại tích hợp IV EL có thể là một sự lựa chọn tuyệt vời cho dây chuyền sản xuất tấm pin mặt trời của bạn.EL thử nghiệm và phân loại pin mặt trời có thể làm cho dòng sản xuất tấm pin mặt trời của bạn tinh vi hơn và hiệu quả hơnNó cũng có thể hoạt động như một Máy sắp xếp pin mặt trời, pin mặt trời được sắp xếp theo xét nghiệm IV và EL.
